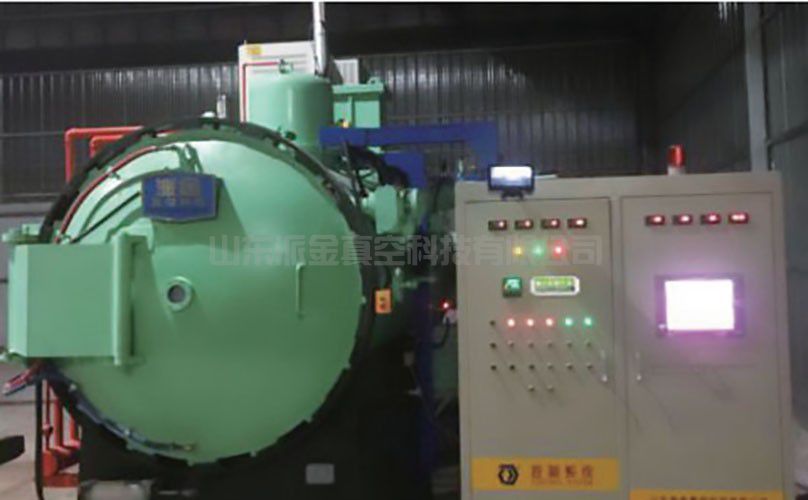

真空雙室臥式水淬爐
真空雙室臥式水淬爐
Vacuum double chamber horizontal water quenching furnace
應用簡介/Application
適用于鈦合金固溶處理，TC4、TC16、TC18等;鈹青銅固溶處理；鎳基、鈷基、高彈性合金3J1、3J21、3J53等固溶處理；核工業用材料17-4PH;不銹鋼類410等固溶處理
It is suitable for solid solution treatment of titanium alloy, TC4, TC16, TC18 and the like; solution treatment of nickel based bronze; nickel-based, cobalt-based, high-elasticity alloy 3J1, 3J21, 3J53, etc. solution treatment; material for nuclear industry 17-4PH; stainless steel type 410 and other solid-solution treatment
產品特點/characteristic
1.爐體為臥式；雙室結構；全不銹鋼材料制作
The furnace body is of a horizontal type, a double-chamber structure and a whole stainless steel material
2.全金屬平加熱結構，爐溫均勻性好
All metal flat heating structure, good furnace temperature uniformity
3.制冷水槽5-10℃
Cooling water tank 5-10 ℃
產品規格/product specifications
| 參數 / 型號 Parameter/ Model | PJ-Q557 | PJ-Q669 | PJ-Q7711 | PJ-Q8812 | PJ-Q9916 |
|---|---|---|---|---|---|
| 有效熱區 W×H×L Effective hot zone | 500×500×700 | 600×600×900 | 700×700×1100 | 800×800×1200 | 900×900×1600 |
| 裝載重量 （KG） Load weight | 300 | 500 | 800 | 1200 | 1500 |
| 加熱功率 （KW） Heating power | 100 | 130 | 270 | 360 | 480 |
| 最高溫度 （℃） Max.temprature | 1150/1350 | 1150/1350 | 1150/1350 | 1150/1350 | 1150/1350 |
| 爐溫均勻性 （℃） Furnace temperature uniformity | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度 （Pa） Vacuum degree | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 |
| 壓升率 （Pa） Pressure rise rate | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
| 移送時間 （S） Transfer time | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 25 | ≤ 30 |
| 冷卻氣壓 （bar） Cooling pressure | 2 | 2 | 2 | 2 | 2 |
| 洗爐氣體 Furnace washing gas（99.995％） | N2/Ar | N2/Ar | N2/Ar | N2/Ar | N2/Ar |
以上參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The above parameters can be adjusted according to the process requirements, not as a basis for acceptance, the specific technical plan and agreement shall prevail
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
配置選擇/Configure select
| 爐門 Furnace door | 回轉式 Rotary | 平開式 Flat type | 垂直升降式 Vertical lifting type | |
|---|---|---|---|---|
| 中間隔熱門 Middle septum hot | 機械傳動 Mechanical drive | 氣動 Pneumatic | ||
| 真空淬火油流動方式 Vacuum quenching oil flow mode | 漿葉循環 blade circulatory | 噴嘴噴射 Nozzle injection | 外置風冷換熱 External air-cooled heat transfer | |
| 爐膽 Flue | 石墨加熱元件與石墨氈復合屏合成結構 Synthesis structure of Graphite heating element and Graphite felt Composite screen | 鉬加熱元件與金屬隔熱屏合成結構 The composite structure of Mo heating element and metal ther mal insulation screen | 鎳鉻合金帶加熱元件與不銹鋼屏合成 結構 Synthesis structure of Ni-Cr Alloy Strip heating element and stain less Steel screen | |
| 氣冷結構 Air-cooled structure | 內置換熱器 Built-in heat exchanger | 外置換熱器 External heat exchanger | ||
| 真空泵組和真空計 Vacuum pump set and vacuum gauge | 進口 Imported | 高品質國產 High quality Made in China | ||
| 真空度 Vacuum degree | 高真空 High vacuum | 中真空 Medium vacuum | ||
| PLC | 西門子 Siemens | 歐姆龍 OMRON | 三菱 Mitsubish | |
| 溫控儀表 Thermostat meter | 歐陸 EUROTHERM | 島電 Electric conduction | ||
| 熱電偶 Thermocouple | S 型分度號 S-type dividing number | |||
| 記錄儀 Grapher | 有紙記錄儀 Paper recorder | 無紙記錄儀 Paperless recorder | ||
| 人機界面 Human-computer interface | 模擬屏 Analog screen | 計算機觸摸屏 Computer touch screen | ||
| 電器元件 Electrical component | 高品質國產 High quality Made in China | 施耐德 Schneider | 西門子 Siemens | |
