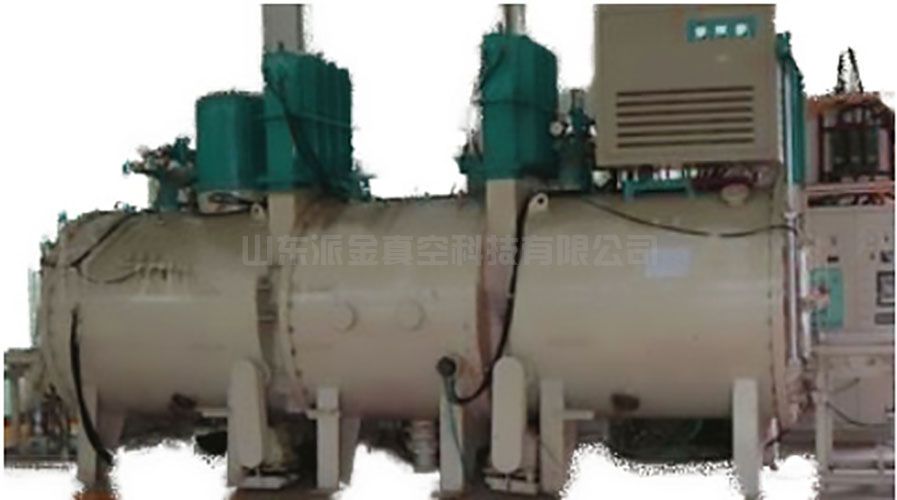

多室釬焊真空爐
多室釬焊真空爐
Multi chamber vacuum aluminum brazing furnace
多室釬焊真空爐應用簡介/Application
主要用于汽車散熱器，空調蒸發器，冷凝器，雷達網絡天線等鋁合金制品的真空釬焊。
It is mainly used for vacuum brazing of aluminum alloy products such as automobile radiator, air conditioning evaporator, condenser, radar network antenna and so on.
多室釬焊真空爐產品特點/characteristic
1 托輥式料車運行系統
Running system of roller type material truck
2 預熱室對工件提前預熱
Preheat the workpiece in advance
3 方形/圓形加熱室設計,金屬反射屏，360度輻射加熱
Square / circular heating chamber design, metal reflector, 360 degree radiation heating
4 多區獨立控溫、低溫對流加熱
Multi-zone independent temperature control, low temperature convective heating
5 內/外循環冷卻方式
Internal / external circulation cooling mode
6 抽氣口增加真空冷凝撲集器
Adding vacuum condensation and Collector at exhaust Port
7 高真空機組恢復時間快
Fast recovery time of High vacuum Unit
8 精確工藝控制獲得始終如一的產品重現性
Accurate process control achieves consistent product reproducibility
多室釬焊真空爐產品規格/product specifications
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
| 參數 / 型號 Parameter/ Model | PJ-GQ557 | PJ-GQ669 | PJ-GQ7711 | PJ-GQ8812 | PJ-GQ9916 |
| 有效熱區 W×H×L Effective hot zone | 500×500×700 | 600×600×900 | 700×700×1100 | 800×800×1200 | 900×900×1600 |
| 裝載重量 （KG） load weight | 300 | 500 | 800 | 1200 | 2000 |
| 最高溫度 （℃） Max.temprature | 700 | 700 | 700 | 700 | 700 |
| 爐溫均勻性 （℃） Furnace temperature uniformity | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度 （Pa） vacuum degree | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 | 4.0 E -1/ 6.7 E -3 |
| 壓升率 （Pa） Pressure rise rate | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
| 適用介質 Applicable medium | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon |
| 氣冷壓強 （bar） Air cooling pressure | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| 冷卻工藝 Cooling process | 真空 / 分壓 / 微壓 / 正壓 Vacuum / partial pressure / micro pressure / positive pressure | ||||
| 冷卻速度 （min） cooling velocity | 1000-500℃ 10min | ||||
以上參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The above parameters can be adjusted according to the process requirements, not as a basis for acceptance, the specific technical plan and agreement shall prevail
多室釬焊真空爐配置選擇/Configure select
| 爐型結構 Furnace structure | 臥式三室 Horizontal three rooms | |||
| 可設計流水線組合，多臺釬焊爐共用一套真空系統，爐外運輸系統 Can be designed assembly line combination, multiple brazing furnaces share a set of vacuum system, out-of-furnace transportation system | ||||
| 爐門開啟方式 Furnace door opening mode | 回轉式 rotary | 平開式 Flat type | ||
| 真空度 Vacuum degree | 高真空 High vacuum | |||
| PLC | 西門子 Siemens | 歐姆龍 OMRON | 三菱 Mitsubishi | |
| 溫控儀表 Thermostat meter | 歐陸 EUROTHERM | 島電 Electric conduction | ||
| 熱電偶 Thermocouple | N 分度號 N score number | |||
| 記錄儀 Grapher | 有紙記錄儀 Paper recorder | 無紙記錄儀 Paperless recorder | ||
| 人機界面 Human-computer interface | 模擬屏 Analog screen | 計算機觸摸屏 Computer touch screen | ||
| 電器元件 Electrical component | 高品質國產 High quality domestic | 施耐德 Schneider | 西門子 Siemens | |
