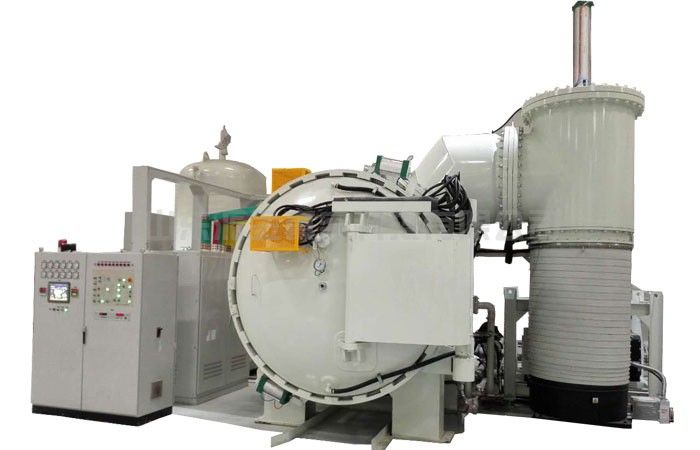

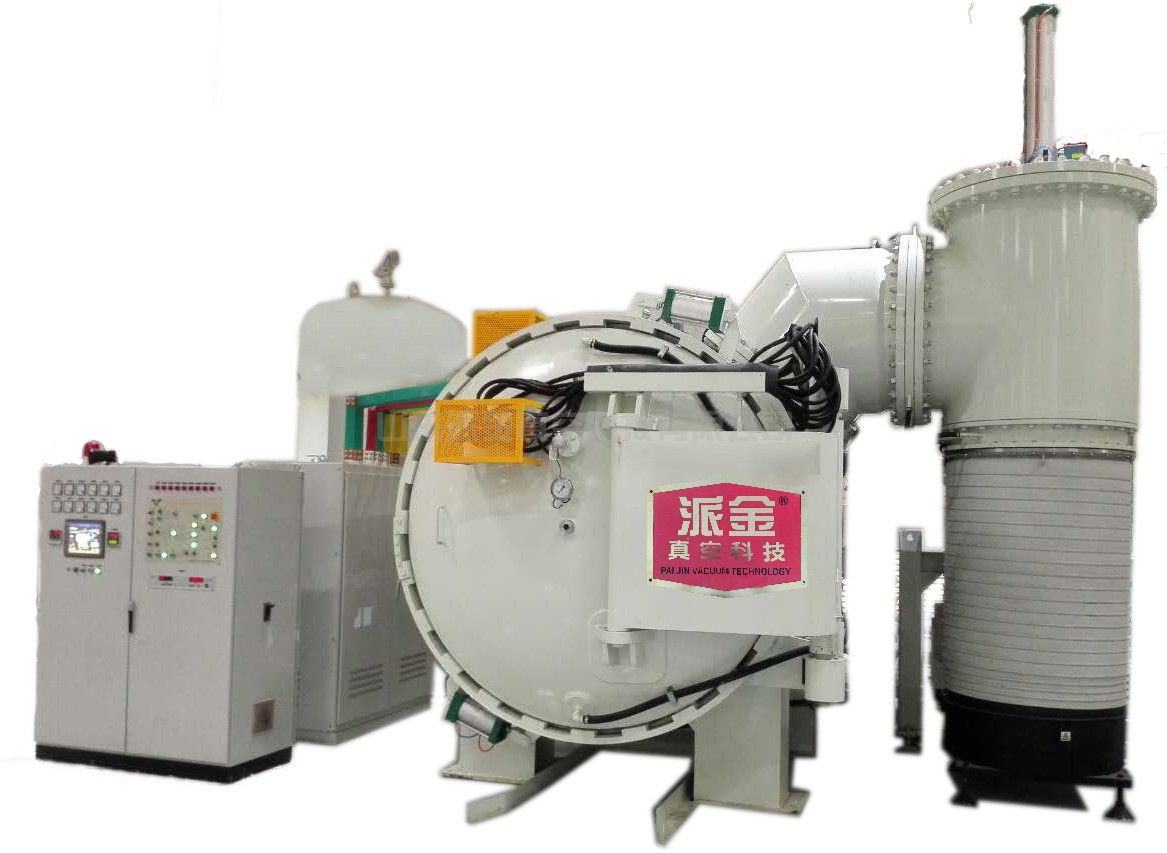

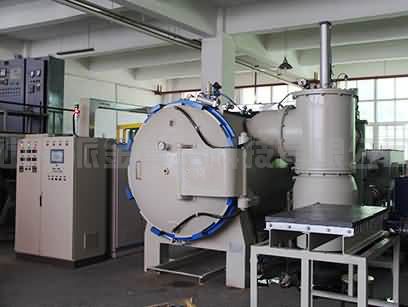

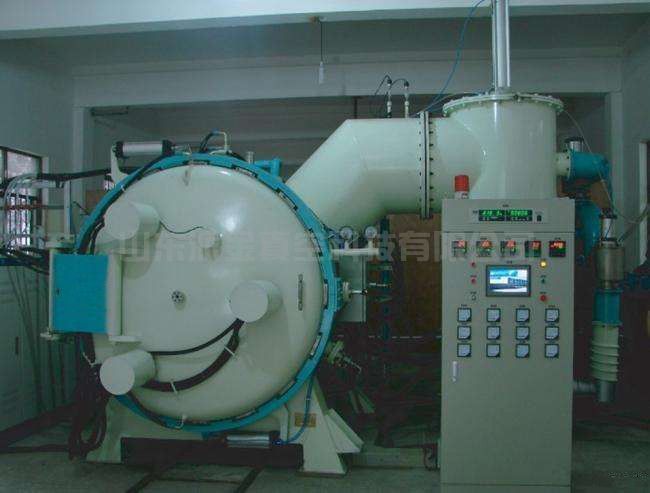

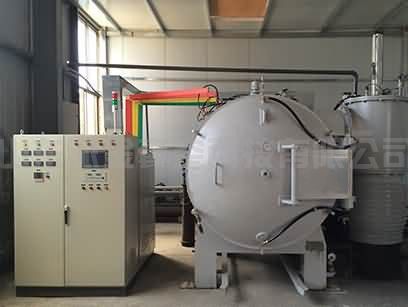

真空低溫釬焊爐
真空低溫釬焊爐
Vacuum low temperature brazing furnace
真空低溫釬焊爐應用簡介/Application

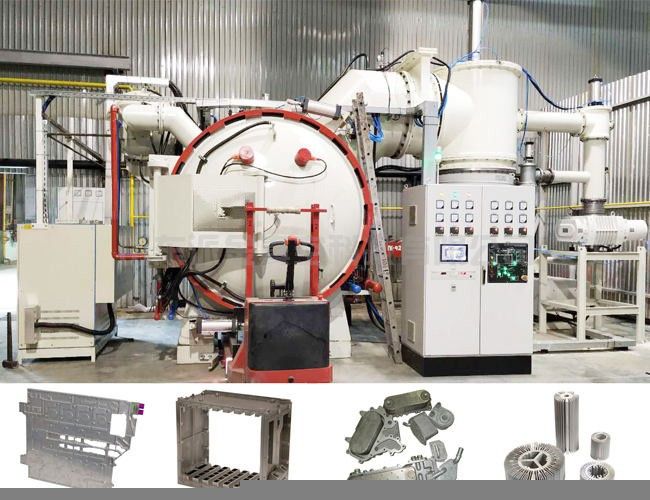

主要用于汽車散熱器，空調蒸發器，冷凝器，雷達網絡天線等鋁合金制品的真空釬焊及熱處理加工。
It is mainly used for vacuum brazing and heat treatment of aluminum alloy products such as utomobile radiator, air conditioning evaporator, condenser, radar network antenna and so on.
真空低溫釬焊爐產品特點/characteristic

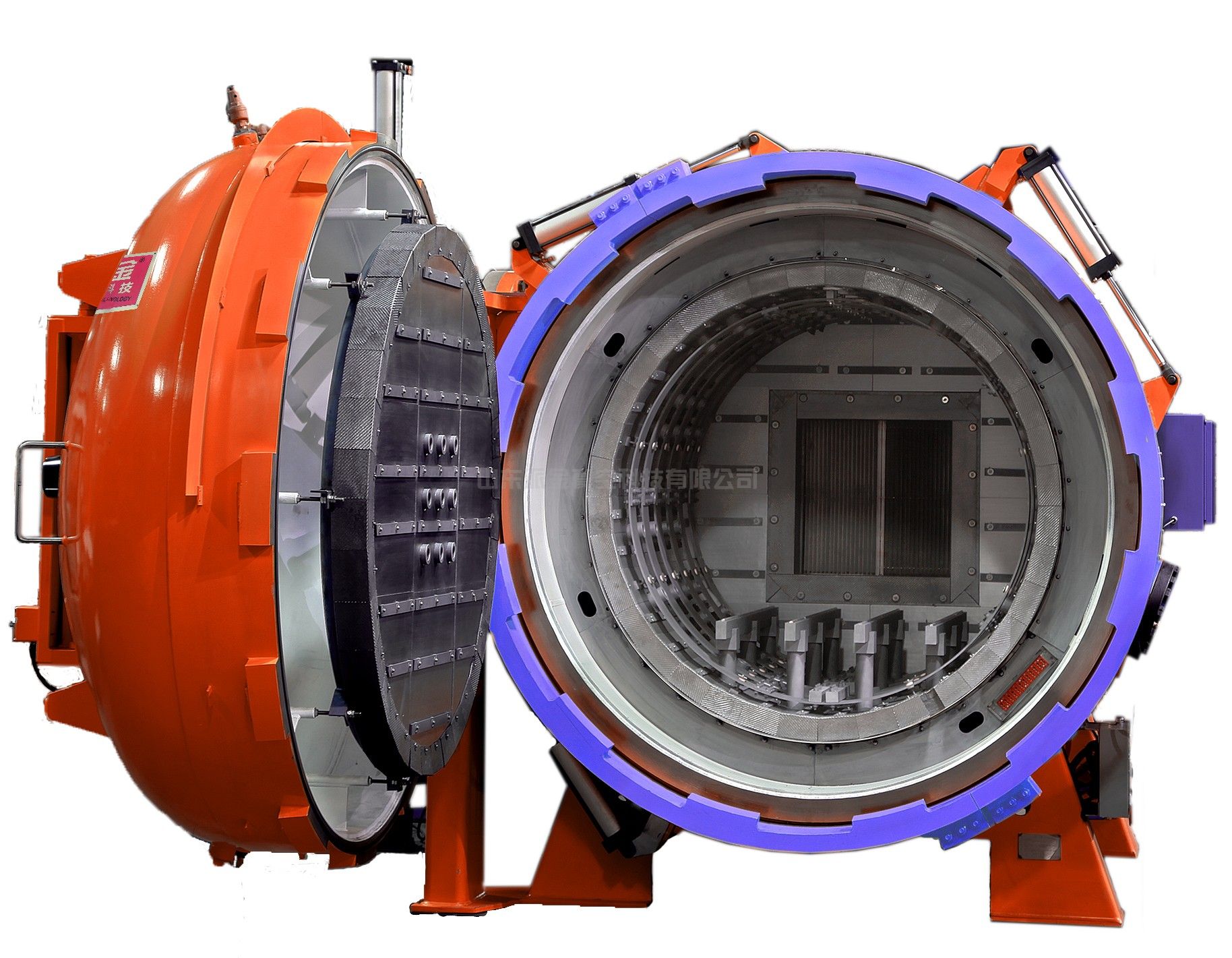

1 方形加熱室設計,金屬反射屏，360度輻射加熱
Square heating chamber design, metal reflector, 360 degree radiation heating
2 多區獨立控溫/對流加熱/真空分壓
Multi-zone independent temperature control convective heating / vacuum partial pressure
3 內/外循環冷卻方式
Internal and external circulation cooling mode
4 抽氣口增加真空冷凝撲集器
Adding vacuum condensation and Collector at exhaust Port
5 高真空機組恢復時間快
Fast recovery time of High vacuum Unit
6 精確工藝控制獲得始終如一的產品重現性
Accurate process control achieves consistent product reproducibility
真空低溫釬焊爐產品規格/product specifications
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
| 參數 / 型號 Parameter/ Model | PJ-LQ5510 | PJ-LQ9920 | PJ-LQ1225 | PJ-LQ1530 | PJ-LQ2250 |
| 有效熱區 W×H×L Effective hot zone | 500×500×1000 | 900×900×2000 | 1200×1200×2500 | 1500×1500×3000 | 2000×2000×5000 |
| 裝載重量 （KG） Load weight | 500 | 1200 | 2000 | 3500 | 4800 |
| 最高溫度 （℃） Max.temprature | 700 | 700 | 700 | 700 | 700 |
| 爐溫均勻性 （℃） Furnace temperature uniformity | ±3 | ±3 | ±3 | ±3 | ±3 |
| 真空度 （Pa） Vacuum degree | 6.7 E -3 | 6.7 E -3 | 6.7 E -3 | 6.7 E -3 | 6.7 E -3 |
| 壓升率 （Pa） Pressure rise rate | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
| 適用介質 Applicable medium | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon | 氮氣 / 氬氣 Nitrogen / argon |
| 氣冷壓強 （bar） Air cooling pressure | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| 冷卻工藝 Cooling process | 真空 / 微壓 / 正壓 Vacuum / Micro pressure / Positive pressure | ||||
| 冷卻速度 （min） Cooling velocity | 可控 Controlled | ||||
以上參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The above parameters can be adjusted according to the process requirements, not as a basis for acceptance, the specific technical plan and agreement shall prevail
真空低溫釬焊爐配置選擇/Configure select
| 爐型結構 Furnace structure | 單室臥式 Single,horizontal room | 單室立式 single, vertical chamber | ||

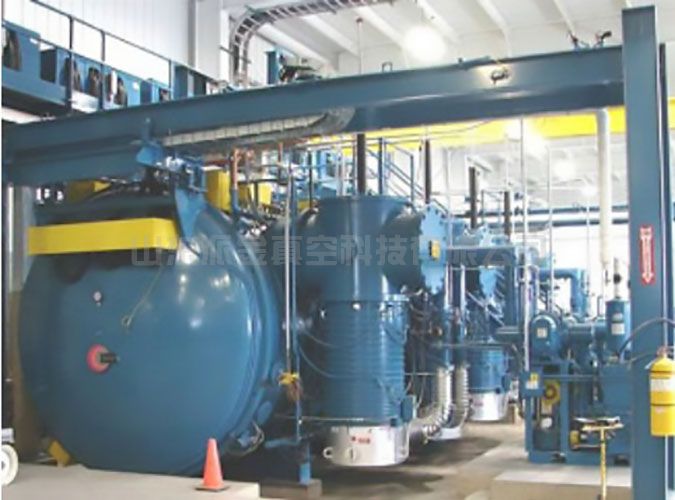

| 可設計流水線組合，多臺釬焊爐共用一套真空系統，爐外運輸系統 Can design assembly line combination, multiple brazing furnaces share a set of vacuum system,out-of-furnace transportation system | ||||
| 爐門開啟方式 Furnace door opening mode | 回轉式 rotary | 平開式 Flat type | ||
| 爐膽 Flue | 鎳帶加熱元件與金屬隔熱屏合成結構 Synthesis structure of Ni Strip heating ele ment and Metal Insulation screen | 鉬加熱元件與金屬隔熱屏合成結構 Composite structure of Molybdate heating element and Metal Insulation screen | ||
| 真空泵組和真空計 Vacuum pump set and vacuum gauge | 進口 Imported | 高品質國產 High quality Made in China | ||
| 真空度 Vacuum degree | 高真空 High vacuum | |||
| PLC | 西門子 Siemens | 歐姆龍 OMRON | 三菱 Mitsubishi | |
| 溫控儀表 Thermostat meter | 歐陸 EUROTHERM | 島電 Electric conduction | ||
| 熱電偶 Thermocouple | N 分度號 N score number | |||
| 記錄儀 Grapher | 有紙記錄儀 Paper recorder | 無紙記錄儀 Paperless recorder | ||
| 人機界面 Human-computer interface | 模擬屏 Analog screen | 計算機觸摸屏 Computer touch screen | ||
| 電器元件 Electrical component | 高品質國產 High quality domestic | 施耐德 Schneider | 西門子 Siemens | |
