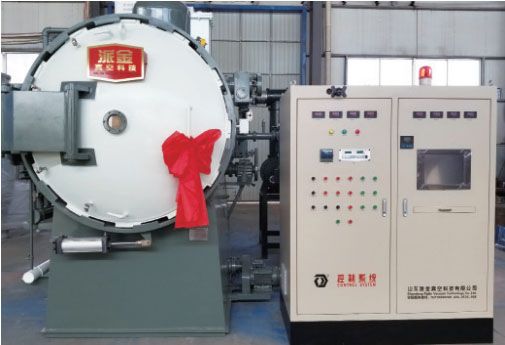

雙室油淬加壓氣冷真空爐
雙室油淬加壓氣冷真空爐
Double chamber oil quenching pressurized gas cooled vacuum furnace
應用簡介/Application
主要用于合金鋼、合金結構鋼、工模具鋼、彈簧鋼、軸承鋼、不銹鋼、精密合金鋼等材料的光亮淬火、調質及磁性材料的燒結，光亮退火及真空釬焊。
It is mainly used for bright quenching, quenching and tempering of alloy steel, alloy structure steel, die steel, spring steel, bearing steel, stainless steel, precision alloy steel, sintering, bright annealing and vacuum brazing of alloy steel, alloy structure steel, die steel, spring steel, bearing steel, stainless steel, precision alloy steel, etc.
產品特點：
加熱元件沿加熱室圓周360度均勻布置，溫度均勻性高
加熱室和冷卻室分開，生產效率高、使用成本低
油槽安裝油攪拌機構且?guī)в袑?dǎo)流裝置，冷卻均勻性好、工件變形小
操作簡潔 編程工藝靈活輸入 機械動作穩定可靠
手動/半自動/自動
故障自動報警/顯示
產品規格/product specifications
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
| 參數 / 型號 Parameter/ Model | PJ-Q557 | PJ-Q669 | PJ-Q7711 | PJ-Q8812 | PJ-Q9916 |
| 有效熱區 W×H×L Effective hot zone | 500×500×700 | 600×600×900 | 700×700×1100 | 800×800×1200 | 900×900×1600 |
| 裝載重量 （KG） Load weight | 300 | 500 | 800 | 1200 | 2000 |
| 最高溫度 （℃） Max.temprature | 1350 | 1350 | 1350 | 1350 | 1350 |
| 爐溫均勻性 （℃） Furnace temperature uniformity | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度 （Pa） Vacuum degree | 4.0 x10-1/ 6.7 x10-3 | 4.0 x10-1/ 6.7 x10-3 | 4.0 x10-1/ 6.7 x10-3 | 4.0 x10-1/ 6.7 x10-3 | 4.0 x10-1/ 6.7 10-3 |
| 壓升率 （Pa） Pressure rise rate | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
| 移送時間 （S） Transfer time | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 25 | ≤ 30 |
| 冷卻氣壓 （bar） Cooling pressure | 2 | 2 | 2 | 2 | 2 |
| 冷卻氣體（99.995％） Cooling gas | N2/Ar | N2/Ar | N2/Ar | N2/Ar | N2/Ar |
配置選擇/Configure select
| 爐門子 Furnace door: | 回轉式子 Rotary | 平開式子 Flat type | 垂直升降式子 Vertical lifting type | |
| 中間隔熱門Middle septum hot | 機械傳動子 Mechanical drive | 氣動子 Pneumatic | ||
| 真空淬火油流動方式子 Vacuum quenching oil flow mode | 漿葉循環子 blade circulatory | 噴嘴噴射子 Nozzle injection | 外置風冷換熱子 External air-cooled heat transfer | |
| 爐膽子 Flue | 石墨加熱元件與石墨氈復合屏合成結構子 Synthesis structure of Graphite heating element and Graphite felt Composite screen | 鉬加熱元件與金屬隔熱屏合成結構子 The composite structure of Mo heating element and metal ther mal insulation screen | 鎳鉻合金帶加熱元件與不銹鋼屏合成結構子 Synthesis structure of Ni-Cr Alloy Strip heating element and stain less Steel screen | |
| 氣冷結構Air-cooled structure | 內置換熱器子 Built-in heat exchanger | 外置換熱器子 External heat exchanger | ||
| 真空泵組和真空計子 Vacuum pump set and vacuum gauge | 進口子 Imported | 高品質國產子 High quality Made in China | ||
| 真空度Vacuum degree | 高真空子 High vacuum | 中真空子 Medium vacuum | ||
| PLC | 西門子Siemens | 歐姆龍子 OMRON | 三菱子 Mitsubishi | |
| 溫控儀表Thermostat meter | 歐陸子 EUROTHERM | 島電子 SHIMADEN | ||
| 熱電偶子 Thermocouple | S型分度號子 S-type dividing number | |||
| 記錄儀Grapher | 有紙記錄儀子 Paper recorder | 無紙記錄儀子 Paperless recorder | ||
| 人機界面Human-computer interface | 模擬屏子 Analog screen | 計算機觸摸屏子 Computer touch screen | ||
| 電器元件子 Electrical component | 高品質國產子 High quality Made in China | 施耐德子 Schneider | 西門子 Siemens | |
