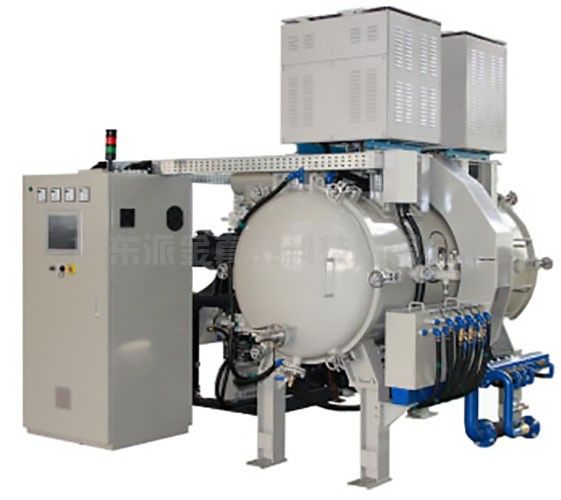

粉末金屬注射成型真空燒結爐
粉末金屬注射成型真空燒結爐
Powder metal injection molding vacuum sintering furnace
粉末金屬注射成型真空燒結爐的應用簡介/Application
用于粉末合金成型的脫氣、脫脂、燒結一體化處理,適用于多品種，小批量注射成型產品，MIM專用設備
It is used for gas removal, defatting and sintering of powder alloy molding , suitable for multi-variety, small batch injection molding products, MIM special equipment。
粉末金屬注射成型真空燒結爐的產品特點/characteristic
1. 石墨隔熱屏/金屬屏可選，加熱元件360度輻射加熱，可靠的絕緣設計
Graphite insulation screen / metal screen optional, heating element 360 degree radiation heating, reliable insulation design.
2.較高的溫度均勻性和熱效率
Higher temperature uniformity and thermal efficiency
3.真空分壓/多區控溫功能
Vacuum partial pressure / multi-area temperature control function.
4.設備完全自動化，完善的安全和異常報警系統
Fully automated equipment, perfect safety and abnormal alarm system.
5.精確的工藝控制以獲得始終如一的零件質量，并防止零件和熱區的污染
Accurate process control to achieve consistent part quality and prevent pollution of parts and hot areas；
6. 密封脫脂箱與真空冷凝捕集器減少加熱室與機組污染
Sealed defatting box and vacuum condenser to reduce pollution of heating chamber and unit.
粉末金屬注射成型真空燒結爐的產品規格/product specifications
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
| 技術參數 Technical parameter |
PJSJ-gr-30-1600 | PJSJ-gr-60-1600 | PJSJ-gr-100-1600 | PJSJ-gr-200-1600 | PJSJ-gr-450-1600 |
| 有效空間 （mm） Useful space |
300×300×600 | 300×300×700 | 300×300×900 | 500×500×1200 | 700×700×2100 |
| 裝爐重量 （Kg） Charging weight |
100KG | 200KG | 400KG | 800KG | 1200KG |
| 抽氣速率 Pumping rate |
10min 內到 5Pa | 10min 內到 5Pa | 10min 內到 5Pa | 10min 內到 5Pa | 10min 內到 5Pa |
| 冷卻方式 Cooling-down method |
惰性氣體 Inert gases |
惰性氣體 Inert gases |
惰性氣體 Inert gases |
惰性氣體 Inert gases |
惰性氣體 Inert gases |
| 最高溫度 Max. temperature |
1600 | 1600 | 1600 | 1600 | 1600 |
| 溫度均勻性 Temperature homogeneity |
±3℃ | ±3℃ | ±3℃ | ±3℃ | ±3℃ |
| eating power | 65Kw | 80 Kw | 150 Kw | 200 Kw | 450 Kw |
| 泄漏率 pa/h Leak(age) rate |
0.5 | ||||
| 極限真空度 Final vacuum |
6.7*10-1Pa/ 6.7*10-3Pa | ||||
| 最高工作溫度 Max. working temperature |
1600℃（或客制化） 1600 ℃ (or customized) |
||||
| 極限真空度 Final vacuum |
4.0*10-1Pa（或客制化） 4.0*10-1Pa (or customization) |
||||
| 允許導入氣體 Gas Allowed |
N2、H2、Ar（可選任意氣體）（選配） N2, H2, ar (optional gas) (optional) |
||||
| 燒結工藝 Sintering process |
真空、分壓燒結、加壓燒結 Vacuum, partial pressure sintering, pressure sintering |
||||
以上參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The above parameters can be adjusted according to the process requirements, not as a basis for acceptance, the specific technical plan and agreement shall prevail
粉末金屬注射成型真空燒結爐的配置選擇/Configure select
| 爐型結構 Furnace structure |
單室臥式 Single,horizontal room |
單室立式 single, vertical chamber |
||
| 可設計流水線組合，多臺釬焊爐共用一套真空系統，爐外運輸系統 Can design assembly line combination, multiple brazing furnaces share a set of vacuum system,out-of-furnace transportation system |
||||
| 爐門開啟方式 Furnace door opening mode |
回轉式 rotary |
平開式 Flat type |
||
| 真空泵組和真空計 Vacuum pump set and vacuum gauge |
進口 Imported |
高品質國產 High quality Made in China |
||
| PLC | 西門子 Siemens |
歐姆龍 OMRON |
三菱 Mitsubishi |
|
| 溫控儀表 Thermostat meter |
歐陸 EUROTHERM |
島電 Electric conduction |
||
| 熱電偶 Thermocouple |
C 分度號（鎢套管 / 鉬套管） C score number (tungsten casing / Mo casing) |
|||
| 記錄儀 Grapher |
有紙記錄儀 Paper recorder |
無紙記錄儀 Paperless recorder |
||
| 人機界面 Human-computer interface |
模擬屏 Analog screen |
計算機觸摸屏 Computer touch screen |
||
| 電器元件 Electrical component |
高品質國產 High quality domestic |
施耐德 Schneider |
西門子 Siemens |
|
